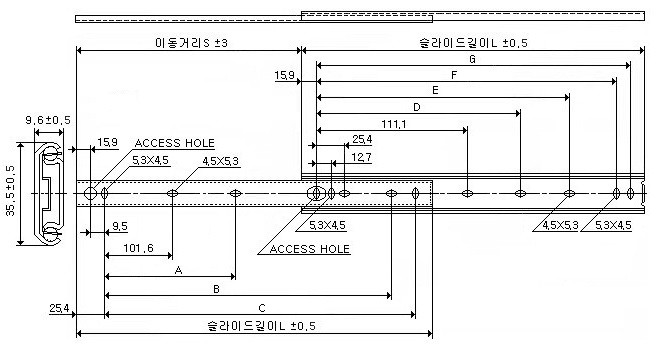

S35SU
* 재질:STS304(SUS)-아웃터,인너멤버
* 재질:STS304(SUS)-리테이너
* 고정나사:M4바인더나사, 트러스작은나사
* 윤활유:슬라이드용 구리스
* 인너멤버 분리불가




MODEL SLIDE
LENGTH		 TRAVEL
LENGTH		 주요치수 허용하중
kg/조		 중량
kg/조
A B C D E F G H
S35SU

12"(304.8)

 226.0 ... 152.4 254.0 ... 149.2 260.3 273.0

47

 0.63

14"(355.6)

 277.0 ... 203.2 304.8 ... 200.0 311.1 323.8

44

 0.74

16"(406.4)

 302.0 ... 254.0 355.6 ... 250.8 361.9 374.6

41

 0.85

18"(457.2)

 328.0 203.2 304.8 406.4 212.7 301.6 412.7 425.4

38

 0.95

20"(508.0)

 379.0 228.6 355.6 457.2 238.1 352.4 463.4 476.2

35

 1.06

22"(558.8)

 404.0 254.0 406.4 508.0 263.4 403.2 514.3 527.0

32

 1.16

24"(609.6)

 430.0 279.4 457.2 558.8 288.9 454.0 565.1 577.8

29

 1.27

26"(660.4)

 480.0 304.8 508.0 609.6 314.3 504.8 615.9 628.9

26

 1.38

28"(711.2)

 506.0 330.2 558.8 660.4 339.7 555.6 666.7 679.4

23

 1.48
