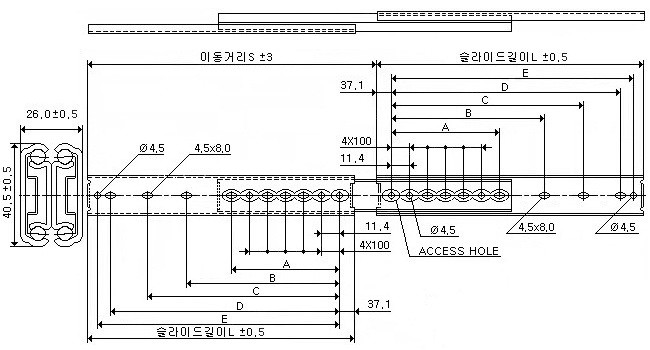

S40RD
* 재질:SPCC(냉간압연강재)-아웃터,인너멤버
* 재질:SECC(전기아연도금강재)-리테이너
* 표면처리:전기아연도금(유색 크로메이트-황금색=홍색)
* 고정나사:M4바인더나사, 트러스작은나사
* 인너멤버 분리불가






MODEL SLIDE
LENGTH		 TRAVEL
LENGTH		 주요치수 허용하중
kg/조		 중량
kg/조
A B C D E F G H
S40RD 14"(355.6) 391.8 ... ... ... 278.5 289.9 118 ...
16"(406.4)
442.0 ... ... ... 329.3 340.7 116 ...
18"(457.2) 493.0 ... ... ... 380.1 391.5 114

3.00
20"(508.0)
543.8 ... ... ... 430.9 442.3 112 3.34
22"(558.8) 594.0 ... ... ... 481.7 493.1 110 ...
24"(609.6) 645.8 ... ... ... 532.5 543.9 108 4.00
28"(711.2)
747.4 ... ... ... 634.1 645.5 104 4.68
32"(812.8) 849.0 611.4 ... ... 735.7 747.1 100 5.40
36"(914.4)
950.6 611.4 ... ... 837.3 848.7 92 6.10
40"(1016.0) 1052.2 711.4 ... ... 938.9 950.3 84 6.76
48"(1219.2)
1255.4 711.4 1011.4 ... 1142.1 1153.5 68 8.10
52"(1320.8) 1357.0 711.4 1011.4 ... 1243.7 1255.1 60 8.80
60"(1524.0)
1560.2 711.4 1011.4 1311.4 1446.9 1458.3 44 10.12
72"(1828.8) 1865.0 711.4 1011.4 1311.4 1751.7 1763.1 25 12.14
