S20PD
슬라이드 레일 사양서

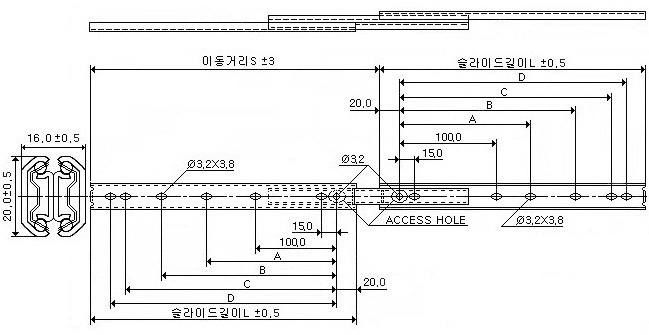

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH |
TRAVEL LENGTH |
주요치수 | 허용하중 kg/조 |
중량 kg/조 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||||
| S20PD | 200 | 229.0 | ... | ... | 145.0 | 160.0 | 9 | 0.41 | ||||
| 250 | 269.0 | ... | ... | 195.0 | 210.0 | 12 | 0.51 | |||||
| 300 | 329.0 | ... | 160.0 | 245.0 | 260.0 | 11 | 0.62 | |||||
| 350 | 369.0 | ... | 210.0 | 295.0 | 310.0 | 10 | 0.73 | |||||
| 400 | 429.0 | ... | 260.0 | 345.0 | 360.0 | 9 | 0.82 | |||||
| 450 | 469.0 | 205.0 | 310.0 | 395.0 | 410.0 | 8 | 0.93 | |||||
| 500 | 529.0 | 230.0 | 360.0 | 445.0 | 460.0 | 7 | 1.05 | |||||
