S20PS
슬라이드 레일 사양서

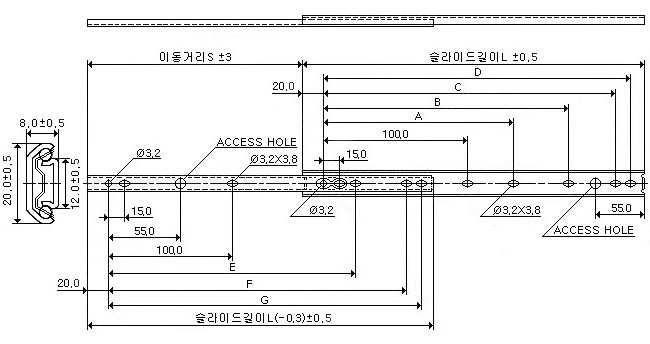

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH |
TRAVEL LENGTH |
주요치수 | 허용하중 kg/조 |
중량 kg/조 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||||
| S20PS | 200 | 134.0 | ... | ... | 145 | 160 | ... | 145 | 160 | 6 | 0.20 | |
| 250 | 184.0 | ... | ... | 195 | 210 | 150 | 195 | 210 | 9 | 0.25 | ||
| 300 | 224.0 | ... | 160 | 245 | 260 | 190 | 245 | 260 | 9 | 0.30 | ||
| 350 | 244.0 | ... | 210 | 295 | 310 | 225 | 295 | 310 | 7 | 0.35 | ||
| 400 | 294.0 | ... | 260 | 345 | 360 | 265 | 345 | 360 | 6 | 0.40 | ||
| 450 | 334.0 | 205 | 310 | 395 | 410 | 300 | 395 | 410 | 5 | 0.45 | ||
| 500 | 384.0 | 230 | 360 | 445 | 460 | 337 | 445 | 460 | 4 | 0.50 | ||
