S27RD
슬라이드 레일 사양서

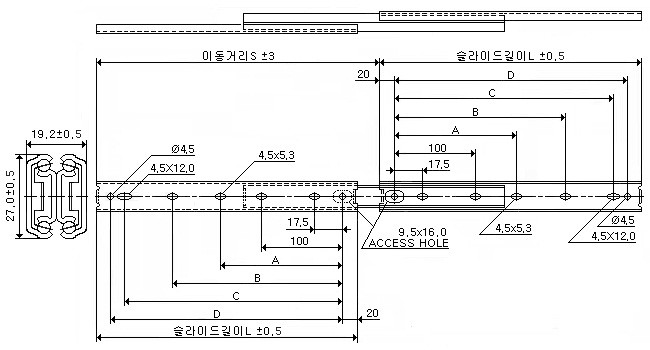

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±0.5) |
TRAVEL LENGTH (±3.0) |
주요치수 | 허용하중 kg/조 |
중량 kg/조 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||||
| S27RD | 150 | 160.0 | ... | ... | 92.5 | 110 | 13 | 0.80 | ||||
| 200 | 210.0 | ... | ... | 142.5 | 160 | 17 | 0.64 | |||||
| 250 | 260.0 | ... | 150 | 192.5 | 210 | 19 | 0.80 | |||||
| 300 | 310.0 | ... | 190 | 242.5 | 260 | 21 | 0.96 | |||||
| 350 | 360.0 | ... | 225 | 292.5 | 310 | 20 | 1.12 | |||||
| 400 | 410.0 | 180 | 265 | 342.5 | 360 | 19 | 1.28 | |||||
| 450 | 460.0 | 205 | 300 | 392.5 | 410 | 18 | 1.44 | |||||
| 500 | 510.0 | 230 | 337 | 442.5 | 460 | 17 | 1.60 | |||||
| 550 | 560.0 | 255 | 376 | 492.5 | 510 | 16 | 1.76 | |||||
| 600 | 610.0 | 280 | 414 | 542.5 | 560 | 15 | 1.92 | |||||
| 650 | 660.0 | 305 | 451.5 | 592.5 | 610 | 14 | 2.08 | |||||
| 700 | 710.0 | 330 | 489.5 | 642.5 | 660 | 13 | 2.24 | |||||
