S27SU
슬라이드 레일 사양서

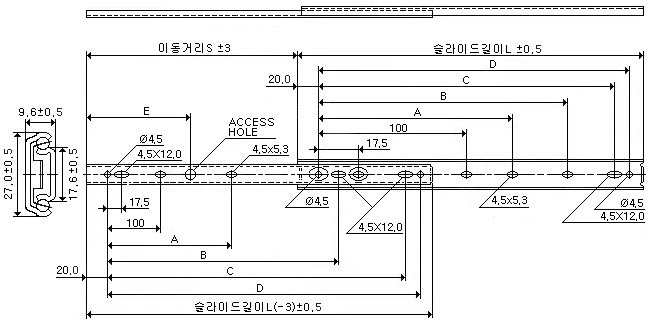

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±0.5) |
TRAVEL LENGTH (±3.0) |
주요치수 | 허용하중 kg/조 |
중량 kg/조 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||||
| S27SU | 200 | 144.0 | ... | ... | 142.5 | 160 | 55 | 15 | 0.32 | |||
| 250 | 181.0 | ... | 150 | 192.5 | 210 | 55 | 17 | 0.40 | ||||
| 300 | 219.0 | ... | 190 | 242.5 | 260 | 55 | 19 | 0.48 | ||||
| 350 | 256.0 | ... | 225 | 292.5 | 310 | 55 | 18 | 0.56 | ||||
| 400 | 294.0 | 180 | 265 | 342.5 | 360 | 55 | 17 | 0.64 | ||||
| 450 | 331.0 | 205 | 300 | 392.5 | 410 | 55 | 16 | 0.72 | ||||
| 500 | 369.0 | 230 | 337 | 442.5 | 460 | 55 | 15 | 0.80 | ||||
