S35DU
슬라이드 레일 사양서

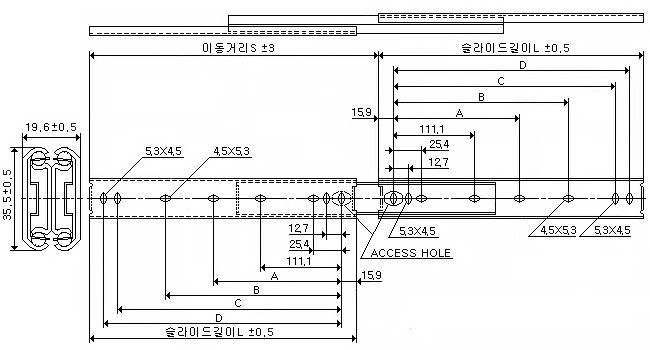

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±0.5) |
TRAVEL LENGTH (±3.0) |
주요치수 | 허용하중 kg/조 |
중량 kg/조 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||||
| S35DU | 12"(304.8) | 326.0 | ... | 149.2 | 260.3 | 273.0 | 59 | 1.34 | ||||
| 14"(355.6) | 377.0 | ... | 200.0 | 311.1 | 323.8 | 56 | 1.56 | |||||
| 16"(406.4) | 428.0 | ... | 250.8 | 361.9 | 374.6 | 53 | 1.78 | |||||
| 18"(457.2) | 479.0 | 212.7 | 301.6 | 412.7 | 425.4 | 50 | 1.99 | |||||
| 20"(508.0) | 529.0 | 238.1 | 352.4 | 463.5 | 476.2 | 47 | 2.21 | |||||
| 22"(558.8) | 580.0 | 263.5 | 403.2 | 514.3 | 527.0 | 44 | 2.44 | |||||
| 24"(609.6) | 631.0 | 288.9 | 454.0 | 565.1 | 577.8 | 41 | 2.66 | |||||
| 26"(660.4) | 682.0 | 314.3 | 504.8 | 615.9 | 628.6 | 38 | 2.88 | |||||
| 28"(711.2) | 732.0 | 339.7 | 555.6 | 666.7 | 679.4 | 35 | 3.10 | |||||
