S35RD
슬라이드 레일 사양서

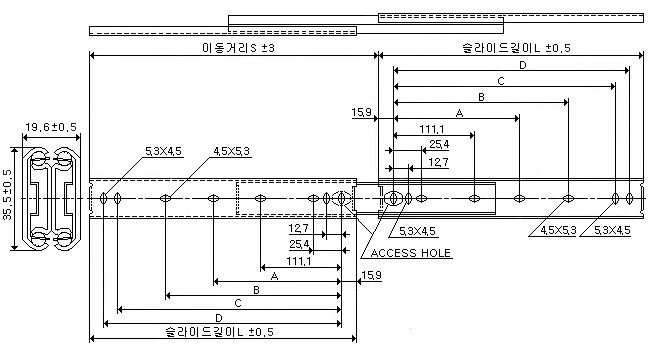

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±0.5) |
TRAVEL LENGTH (±3.0) |
주요치수 | 허용하중 kg/조 |
중량 kg/조 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||||
| S35RD | 10"(254.0) | 275.0 | 111.0 | 98.4 | 209.5 | 222.0 | 18 | 1.03 | ||||
| 12"(304.8) | 327.0 | ... | 149.2 | 260.3 | 273.0 | 44 | 1.24 | |||||
| 14"(355.6) | 378.0 | ... | 200.0 | 311.1 | 323.8 | 42 | 1.45 | |||||
| 16"(406.4) | 429.0 | ... | 250.8 | 361.9 | 374.6 | 40 | 1.66 | |||||
| 18"(457.2) | 479.0 | 212.7 | 301.6 | 412.7 | 425.4 | 38 | 1.90 | |||||
| 20"(508.0) | 530.0 | 238.1 | 352.4 | 463.5 | 476.2 | 36 | 2.70 | |||||
| 22"(558.8) | 581.0 | 263.5 | 403.2 | 514.3 | 527.0 | 34 | 2.28 | |||||
| 24"(609.6) | 632.0 | 288.9 | 454.0 | 565.1 | 577.8 | 32 | 2.47 | |||||
| 26"(660.4) | 683.0 | 314.3 | 504.8 | 615.9 | 628.6 | 30 | 2.71 | |||||
| 28"(711.2) | 733.0 | 339.7 | 555.6 | 666.7 | 679.4 | 28 | 2.96 | |||||
| 40"(1016.0) | 1036.0 | 492.0 | 860.5 | 972.0 | 984.2 | 18 | 4.23 | |||||
