S35RS
슬라이드 레일 사양서

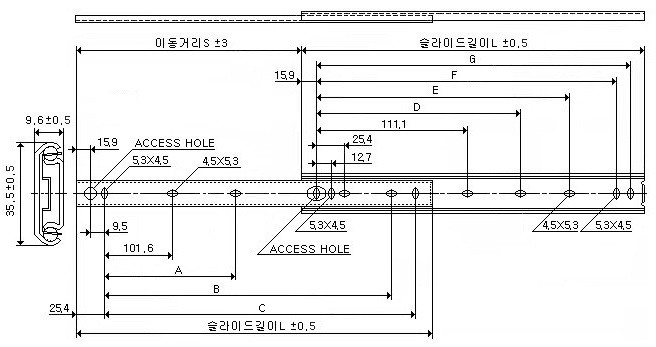

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±0.5) |
TRAVEL LENGTH (±3.0) |
주요치수 | 허용하중 kg/조 |
중량 kg/조 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||||
| S35RS | 8"(203.2) | 108.0 | 140.0 | 158.9 | 171.4 | 16 | 0.42 | |||||
| 12"(304.8) | 226.0 | ... | 152.4 | 254.0 | ... | 149.2 | 260.3 | 273.0 | 35 | 0.60 | ||
| 14"(355.6) | 277.0 | ... | 203.2 | 304.8 | ... | 200.0 | 311.1 | 323.8 | 33 | 0.71 | ||
| 16"(406.4) | 302.0 | ... | 254.0 | 355.6 | ... | 250.8 | 361.9 | 374.6 | 31 | 0.81 | ||
| 18"(457.2) | 328.0 | 203.2 | 304.8 | 406.4 | 212.7 | 301.6 | 412.7 | 425.4 | 29 | 0.91 | ||
| 20"(508.0) | 379.0 | 228.6 | 355.6 | 457.2 | 238.1 | 352.4 | 463.5 | 476.2 | 27 | 1.00 | ||
| 22"(558.8) | 404.0 | 254.0 | 406.4 | 508.0 | 263.5 | 403.2 | 514.3 | 527.0 | 25 | 1.12 | ||
| 24"(609.6) | 430.0 | 279.4 | 457.2 | 558.8 | 228.9 | 454.0 | 565.1 | 577.8 | 23 | 1.23 | ||
| 26"(660.4) | 480.0 | 304.8 | 508.0 | 609.6 | 314.3 | 504.8 | 615.9 | 628.6 | 21 | 1.33 | ||
| 28"(711.2) | 506.0 | 330.2 | 558.8 | 660.4 | 339.7 | 555.6 | 666.7 | 679.4 | 19 | 1.44 | ||
