S40RD
슬라이드 레일 사양서

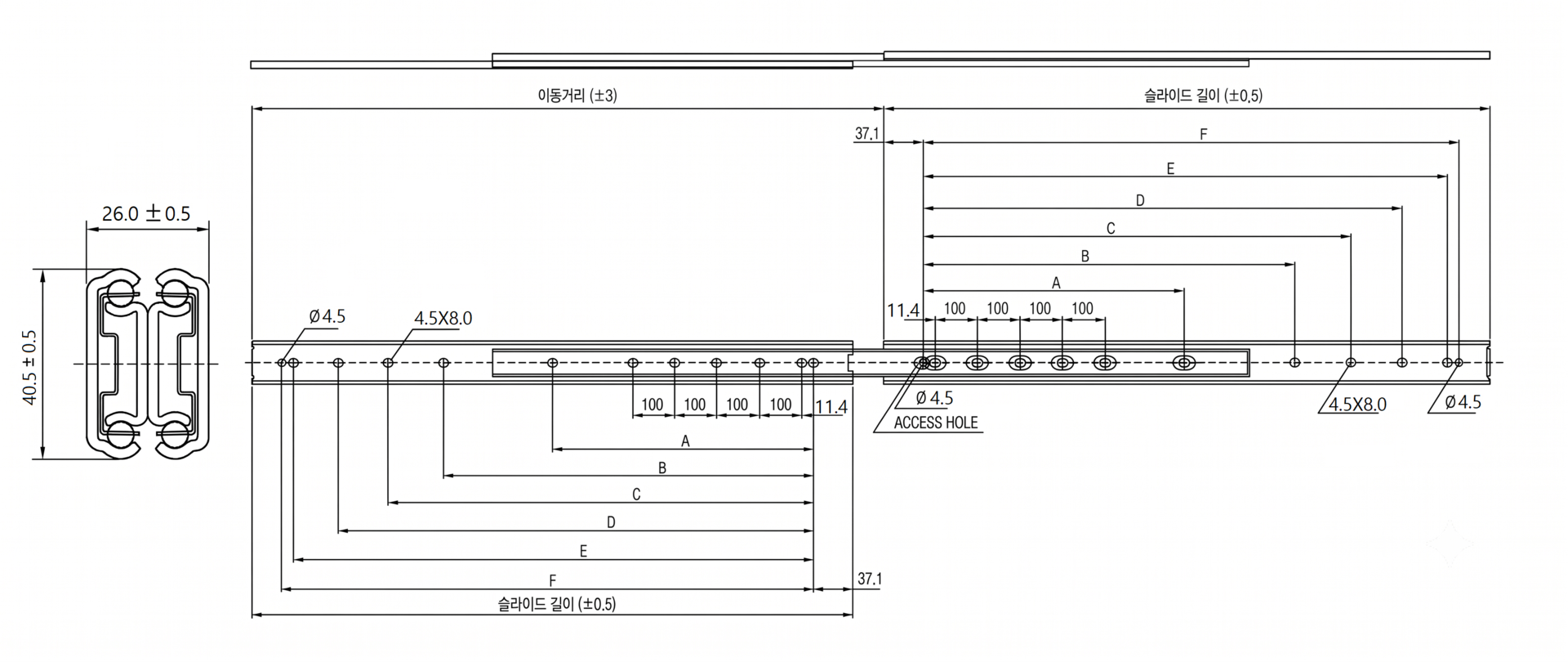

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±0.5) |
TRAVEL LENGTH (±3.0) |
주요치수 | 허용하중 kg/조 |
중량 kg/조 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||||
| S40RD | 14"(355.6) | 391.8 | ... | ... | ... | ... | 278.5 | 289.9 | 118 | ... | ||
| 16"(406.4) | 442.0 | ... | ... | ... | ... | 329.3 | 340.7 | 116 | ... | |||
| 18"(457.2) | 493.0 | ... | ... | ... | ... | 380.1 | 391.5 | 114 | 3.00 | |||
| 20"(508.0) | 543.8 | ... | ... | ... | ... | 430.9 | 442.3 | 112 | 3.34 | |||
| 22"(558.8) | 594.0 | ... | ... | ... | ... | 481.7 | 493.1 | 110 | ... | |||
| 24"(609.6) | 645.8 | ... | ... | ... | ... | 532.5 | 543.9 | 108 | 4.00 | |||
| 28"(711.2) | 747.4 | 611.4 | ... | ... | ... | 634.1 | 645.5 | 104 | 4.68 | |||
| 32"(812.8) | 849.0 | 611.4 | ... | ... | ... | 735.7 | 747.1 | 81 | 5.40 | |||
| 36"(914.4) | 950.6 | 611.4 | ... | ... | ... | 837.3 | 848.7 | 78 | 6.10 | |||
| 40"(1016.0) | 1052.2 | 711.4 | ... | ... | ... | 938.9 | 950.3 | 69 | 6.76 | |||
| 48"(1219.2) | 1255.4 | 711.4 | 1011.4 | ... | ... | 1142.1 | 1153.5 | 58 | 8.10 | |||
| 52"(1320.8) | 1357.0 | 711.4 | 1011.4 | ... | ... | 1243.7 | 1255.1 | 49 | 8.80 | |||
| 60"(1524.0) | 1560.2 | 711.4 | 1011.4 | 1311.4 | ... | 1446.9 | 1458.3 | 40 | 10.12 | |||
| 72"(1828.8) | 1865.0 | 711.4 | 1011.4 | 1311.4 | 1611.4 | 1751.7 | 1763.1 | 23 | 12.14 | |||
