S71RD
슬라이드 레일 사양서

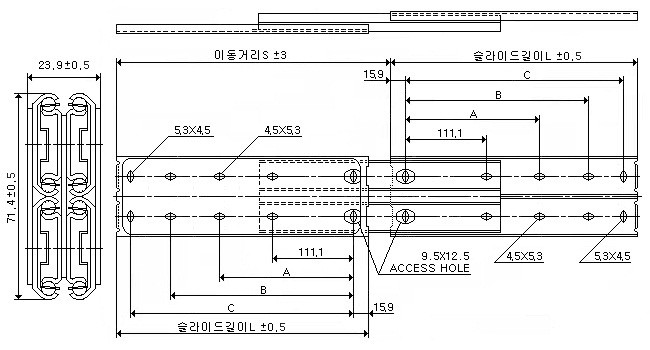

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±0.5) |
TRAVEL LENGTH (±3.0) |
주요치수 | 허용하중 kg/조 |
중량 kg/조 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||||
| S71RD | 12"(304.8) | 327.2 | ... | 149.2 | 273.0 | 196 | 3.65 | |||||
| 14"(355.6) | 377.9 | ... | 200.0 | 323.8 | 192 | 4.35 | ||||||
| 16"(406.4) | 428.7 | ... | 250.8 | 374.6 | 186 | 4.94 | ||||||
| 18"(457.2) | 479.5 | 212.7 | 301.6 | 425.4 | 180 | 5.57 | ||||||
| 20"(508.0) | 530.3 | 238.1 | 352.4 | 476.2 | 172 | 6.20 | ||||||
| 22"(558.8) | 581.2 | 263.5 | 403.2 | 527.0 | 164 | 6.88 | ||||||
| 24"(609.6) | 631.9 | 288.9 | 454.0 | 577.8 | 155 | 7.48 | ||||||
| 26"(660.4) | 682.7 | 314.3 | 504.8 | 628.6 | 144 | 8.18 | ||||||
| 28"(711.2) | 733.5 | 339.7 | 556.6 | 679.4 | 130 | 8.66 | ||||||
