S80RD
슬라이드 레일 사양서

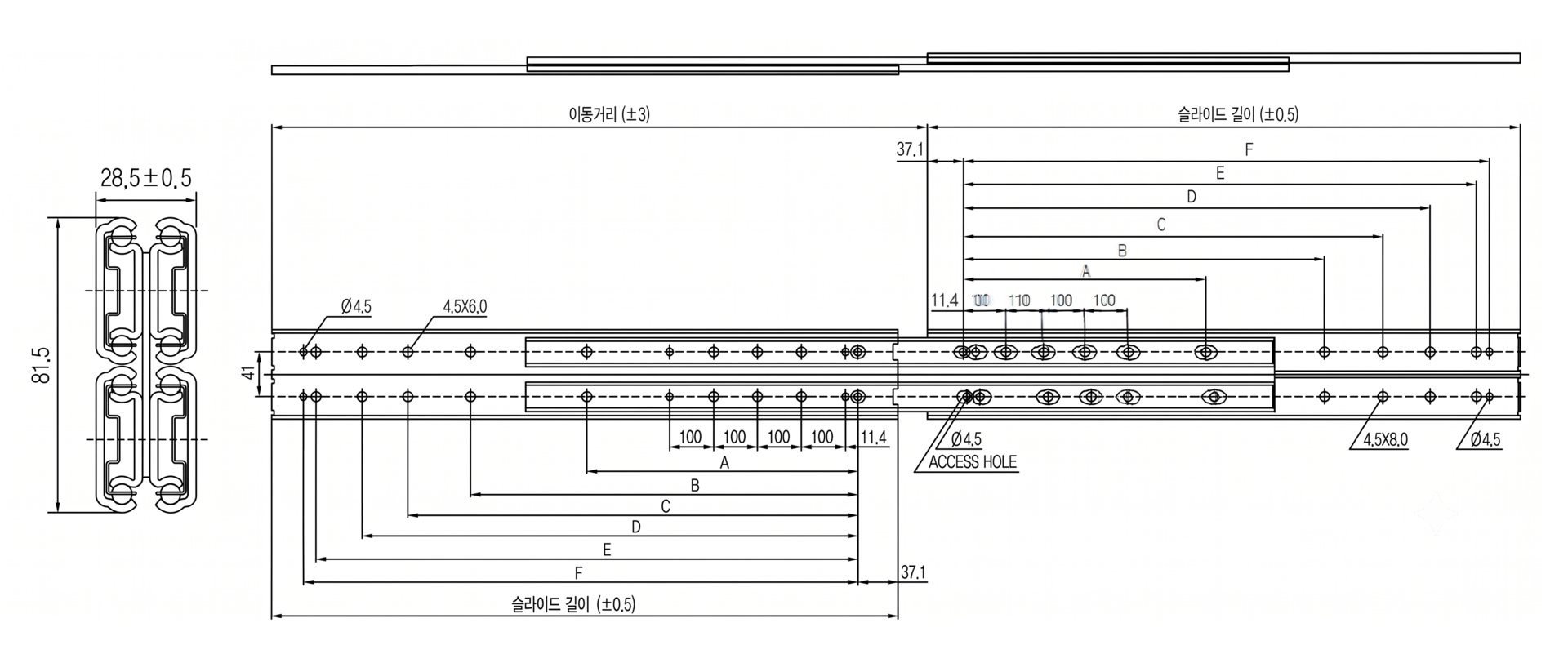

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±0.5) |
TRAVEL LENGTH (±3.0) |
주요치수 | 허용하중 kg/조 |
중량 kg/조 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||||
| S80RD | 18"(457.2) | 493.0 | ... | ... | ... | ... | 380.1 | 391.5 | 238 | 6.8 | ||
| 20"(508.0) | 543.8 | ... | ... | ... | ... | 430.9 | 442.3 | 234 | ... | |||
| 22"(558.8) | 594.0 | ... | ... | ... | ... | 481.7 | 493.1 | 231 | ... | |||
| 24"(609.6) | 645.8 | ... | ... | ... | ... | 532.5 | 543.9 | 227 | 10.0 | |||
| 28"(711.2) | 747.4 | ... | ... | ... | ... | 634.1 | 645.5 | 220 | 11.6 | |||
| 32"(812.8) | 849.0 | 611.4 | ... | ... | ... | 735.7 | 747.1 | 168 | 13.4 | |||
| 36"(914.4) | 950.6 | 611.4 | ... | ... | ... | 837.3 | 848.7 | 162 | 15.2 | |||
| 40"(1016.0) | 1052.2 | 711.4 | ... | ... | ... | 938.9 | 950.3 | 144 | 16.8 | |||
| 48"(1219.2) | 1255.4 | 711.4 | 1011.4 | ... | ... | 1142.1 | 1153.5 | 120 | 20.2 | |||
| 52"(1320.8) | 1357.0 | 711.4 | 1011.4 | ... | ... | 1243.7 | 1255.1 | 102 | 16.8 | |||
| 60"(1524.0) | 1560.2 | 711.4 | 1011.4 | 1311.4 | ... | 1446.9 | 1458.3 | 84 | 25.2 | |||
| 72"(1828.8) | 1865.0 | 711.4 | 1011.4 | 1311.4 | 1611.4 | 1751.7 | 1763.1 | 48 | 30.4 | |||
