SC30603D
프로파이드 사양서

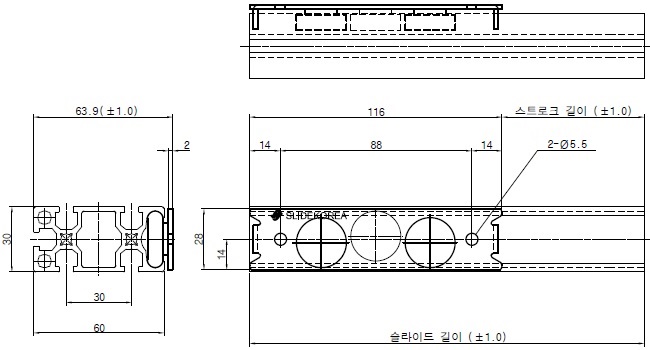

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±1.0) |
TRAVEL LENGTH (±1.0) |
주요치수 | 수직하중 (Pa) kg/EA |
수직하중 (Pb) kg/EA |
수평하중 (Pc) kg/EA |
|
|---|---|---|---|---|---|---|---|
| 프로파일 | 전체높이(H) | ||||||
| SC30603D | 500 | 382 | 30X60 | 63.9 | 6 | 3 | 2 |
| 1000 | 882 | 30X60 | 63.9 | 6 | 3 | 2 | |
| 1500 | 1382 | 30X60 | 63.9 | 6 | 3 | 2 | |
| 2000 | 1882 | 30X60 | 63.9 | 6 | 3 | 2 | |
| 2500 | 2382 | 30X60 | 63.9 | 6 | 3 | 2 | |
| 3000 | 2882 | 30X60 | 63.9 | 6 | 3 | 2 | |
| 3500 | 3382 | 30X60 | 63.9 | 6 | 3 | 2 | |
| 4000 | 3882 | 30X60 | 63.9 | 6 | 3 | 2 | |
| 5000 | 4882 | 30X60 | 63.9 | 6 | 3 | 2 | |
| 6000 | 5882 | 30X60 | 63.9 | 6 | 3 | 2 | |
