SC30604B
프로파이드 사양서

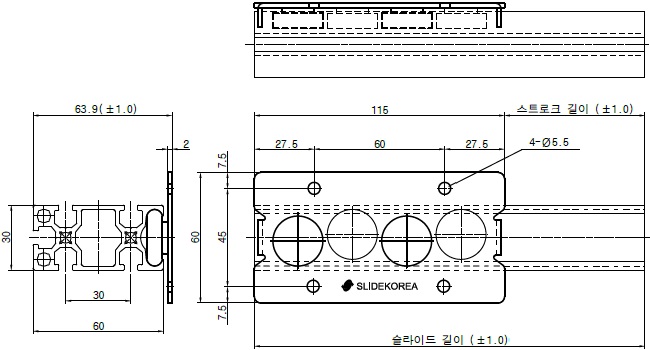

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±1.0) |
TRAVEL LENGTH (±1.0) |
주요치수 | 수직하중 (Pa) kg/EA |
수직하중 (Pb) kg/EA |
수평하중 (Pc) kg/EA |
|
|---|---|---|---|---|---|---|---|
| 프로파일 | 전체높이(H) | ||||||
| SC30604B | 500 | 383 | 30X60 | 63.9 | 8 | 8 | 3 |
| 1000 | 883 | 30X60 | 63.9 | 8 | 8 | 3 | |
| 1500 | 1383 | 30X60 | 63.9 | 8 | 8 | 3 | |
| 2000 | 1883 | 30X60 | 63.9 | 8 | 8 | 3 | |
| 2500 | 2383 | 30X60 | 63.9 | 8 | 8 | 3 | |
| 3000 | 2883 | 30X60 | 63.9 | 8 | 8 | 3 | |
| 3500 | 3383 | 30X60 | 63.9 | 8 | 8 | 3 | |
| 4000 | 3883 | 30X60 | 63.9 | 8 | 8 | 3 | |
| 5000 | 4883 | 30X60 | 63.9 | 8 | 8 | 3 | |
| 6000 | 5883 | 30X60 | 63.9 | 8 | 8 | 3 | |
