SD30603A
프로파이드 사양서

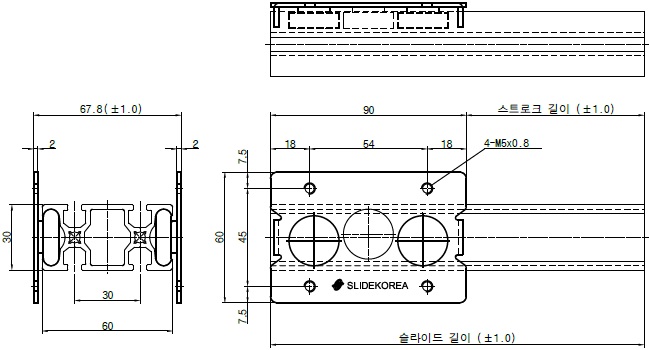

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±1.0) |
TRAVEL LENGTH (±1.0) |
주요치수 | 수직하중 (Pa) kg/2EA |
수직하중 (Pb) kg/2EA |
수평하중 (Pc) kg/2EA |
|
|---|---|---|---|---|---|---|---|
| 프로파일 | 전체높이(H) | ||||||
| SD30603A | 500 | 408 | 30X60 | 67.8 | 12 | 6 | 4 |
| 1000 | 908 | 30X60 | 67.8 | 12 | 6 | 4 | |
| 1500 | 1408 | 30X60 | 67.8 | 12 | 6 | 4 | |
| 2000 | 1908 | 30X60 | 67.8 | 12 | 6 | 4 | |
| 2500 | 2408 | 30X60 | 67.8 | 12 | 6 | 4 | |
| 3000 | 2908 | 30X60 | 67.8 | 12 | 6 | 4 | |
| 3500 | 3408 | 30X60 | 67.8 | 12 | 6 | 4 | |
| 4000 | 3908 | 30X60 | 67.8 | 12 | 6 | 4 | |
| 5000 | 4908 | 30X60 | 67.8 | 12 | 6 | 4 | |
| 6000 | 5908 | 30X60 | 67.8 | 12 | 6 | 4 | |
