SS30304D
프로파이드 사양서

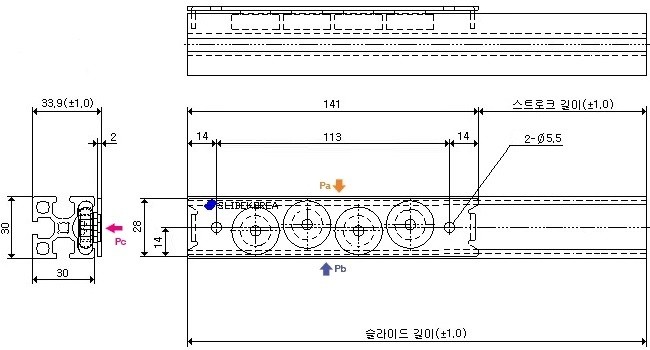

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±1.0) |
TRAVEL LENGTH (±1.0) |
주요치수 | 수직하중 (Pa) kg/EA |
수직하중 (Pb) kg/EA |
수평하중 (Pc) kg/EA |
|
|---|---|---|---|---|---|---|---|
| 프로파일 | 전체높이(H) | ||||||
| SS30304D | 500 | 357 | 30X30 | 33.9 | 8 | 8 | 3 |
| 1000 | 857 | 30X30 | 33.9 | 8 | 8 | 3 | |
| 1500 | 1357 | 30X30 | 33.9 | 8 | 8 | 3 | |
| 2000 | 1857 | 30X30 | 33.9 | 8 | 8 | 3 | |
| 2500 | 2357 | 30X30 | 33.9 | 8 | 8 | 3 | |
| 3000 | 2857 | 30X30 | 33.9 | 8 | 8 | 3 | |
| 3500 | 3357 | 30X30 | 33.9 | 8 | 8 | 3 | |
| 4000 | 3857 | 30X30 | 33.9 | 8 | 8 | 3 | |
| 5000 | 4857 | 30X30 | 33.9 | 8 | 8 | 3 | |
| 6000 | 5857 | 30X30 | 33.9 | 8 | 8 | 3 | |
