SSR253B
스피드가이드 사양서

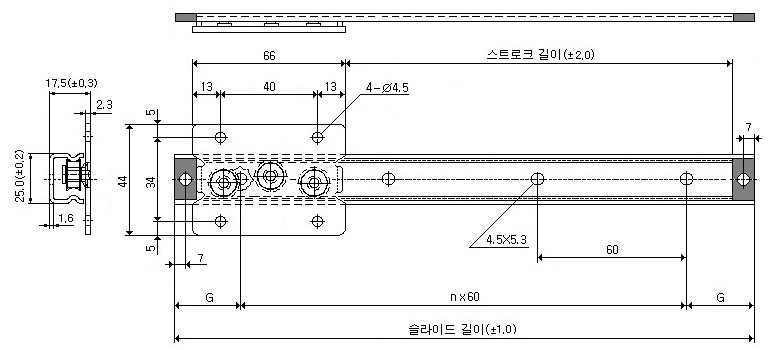

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±1.0) |
TRAVEL LENGTH (±2.0) |
주요치수 | 수직하중 (Pa) kg/EA |
수직하중 (Pb) kg/EA |
수평하중 (Pc/Pd) kg/EA |
|
|---|---|---|---|---|---|---|---|
| n | G | ||||||
| SSR253B | 220 | 129 | 3 | 20 | 8 | 4 | 2 |
| 280 | 189 | 4 | 20 | 8 | 4 | 2 | |
| 340 | 249 | 5 | 20 | 8 | 4 | 2 | |
| 460 | 369 | 7 | 20 | 8 | 4 | 2 | |
| 640 | 549 | 10 | 20 | 8 | 4 | 2 | |
| 820 | 729 | 13 | 20 | 8 | 4 | 2 | |
| 1000 | 909 | 16 | 20 | 8 | 4 | 2 | |
| 1240 | 1149 | 20 | 20 | 8 | 4 | 2 | |
| 1480 | 1389 | 24 | 20 | 8 | 4 | 2 | |
| 1600 | 1509 | 26 | 20 | 8 | 4 | 2 | |
| 1840 | 1749 | 30 | 20 | 8 | 4 | 2 | |
| 2080 | 1889 | 34 | 20 | 8 | 4 | 2 | |
| 2200 | 2109 | 36 | 20 | 8 | 4 | 2 | |
