SSR254B
스피드가이드 사양서

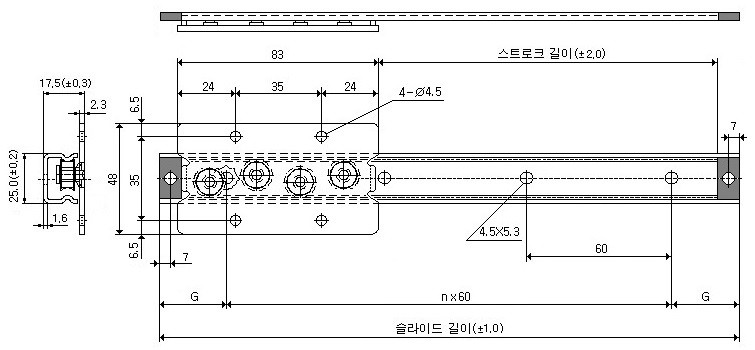

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±1.0) |
TRAVEL LENGTH (±2.0) |
주요치수 | 수직하중 (Pa) kg/EA |
수직하중 (Pb) kg/EA |
수평하중 (Pc/Pd) kg/EA |
|
|---|---|---|---|---|---|---|---|
| n | G | ||||||
| SSR254B | 220 | 112 | 3 | 20 | 10 | 10 | 3 |
| 280 | 172 | 4 | 20 | 10 | 10 | 3 | |
| 340 | 232 | 5 | 20 | 10 | 10 | 3 | |
| 460 | 352 | 7 | 20 | 10 | 10 | 3 | |
| 640 | 532 | 10 | 20 | 10 | 10 | 3 | |
| 820 | 712 | 13 | 20 | 10 | 10 | 3 | |
| 1,000 | 892 | 16 | 20 | 10 | 10 | 3 | |
| 1,240 | 1,132 | 20 | 20 | 10 | 10 | 3 | |
| 1,480 | 1,372 | 24 | 20 | 10 | 10 | 3 | |
| 1,600 | 1,492 | 26 | 20 | 10 | 10 | 3 | |
| 1,840 | 1,732 | 30 | 20 | 10 | 10 | 3 | |
| 2,080 | 1,972 | 34 | 20 | 10 | 10 | 3 | |
| 2,200 | 2,092 | 36 | 20 | 10 | 10 | 3 | |
