SSR254C
스피드가이드 사양서

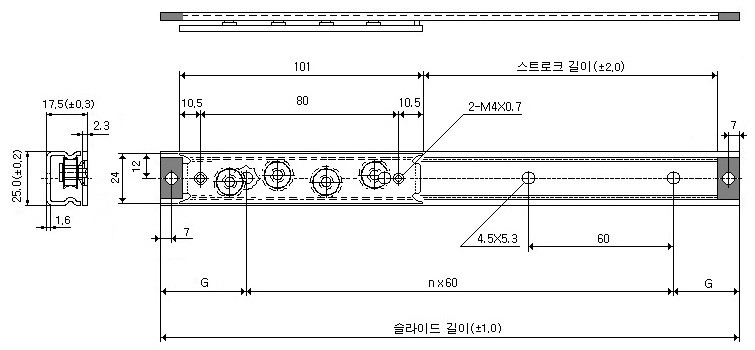

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±1.0) |
TRAVEL LENGTH (±2.0) |
주요치수 | 수직하중 (Pa) kg/EA |
수직하중 (Pb) kg/EA |
수평하중 (Pc/Pd) kg/EA |
|
|---|---|---|---|---|---|---|---|
| n | G | ||||||
| SSR254C | 220 | 94 | 3 | 20 | 10 | 10 | 3 |
| 280 | 154 | 4 | 20 | 10 | 10 | 3 | |
| 340 | 214 | 5 | 20 | 10 | 10 | 3 | |
| 460 | 334 | 7 | 20 | 10 | 10 | 3 | |
| 640 | 514 | 10 | 20 | 10 | 10 | 3 | |
| 820 | 694 | 13 | 20 | 10 | 10 | 3 | |
| 1,000 | 874 | 16 | 20 | 10 | 10 | 3 | |
| 1,240 | 1,114 | 20 | 20 | 10 | 10 | 3 | |
| 1,480 | 1,354 | 24 | 20 | 10 | 10 | 3 | |
| 1,600 | 1,474 | 26 | 20 | 10 | 10 | 3 | |
| 1,840 | 1,714 | 30 | 20 | 10 | 10 | 3 | |
| 2,080 | 1,954 | 34 | 20 | 10 | 10 | 3 | |
| 2,200 | 2,074 | 36 | 20 | 10 | 10 | 3 | |
