SSR354C
스피드가이드 사양서

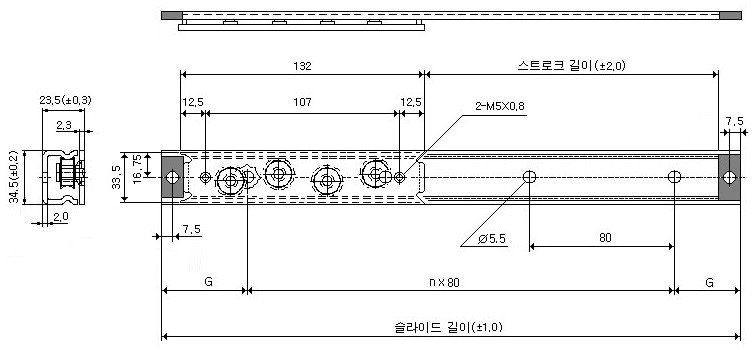

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±1.0) |
TRAVEL LENGTH (±2.0) |
주요치수 | 수직하중 (Pa) kg/EA |
수직하중 (Pb) kg/EA |
수평하중 (Pc/Pd) kg/EA |
|
|---|---|---|---|---|---|---|---|
| n | G | ||||||
| SSR354C | 280 | 119 | 3 | 20 | 20 | 20 | 5 |
| 440 | 279 | 5 | 20 | 20 | 20 | 5 | |
| 600 | 439 | 7 | 20 | 20 | 20 | 5 | |
| 760 | 599 | 9 | 20 | 20 | 20 | 5 | |
| 1,000 | 839 | 12 | 20 | 20 | 20 | 5 | |
| 1,240 | 1,079 | 15 | 20 | 20 | 20 | 5 | |
| 1,480 | 1,319 | 18 | 20 | 20 | 20 | 5 | |
| 1,640 | 1,479 | 20 | 20 | 20 | 20 | 5 | |
| 1,800 | 1,639 | 22 | 20 | 20 | 20 | 5 | |
| 2,040 | 1,879 | 25 | 20 | 20 | 20 | 5 | |
| 2,200 | 2,039 | 27 | 20 | 20 | 20 | 5 | |
| 2,360 | 2,199 | 29 | 20 | 20 | 20 | 5 | |
| 2,520 | 2,359 | 31 | 20 | 20 | 20 | 5 | |
| 2,840 | 2,679 | 35 | 20 | 20 | 20 | 5 | |
| 3,000 | 2,839 | 37 | 20 | 20 | 20 | 5 | |
| 3,480 | 3,319 | 43 | 20 | 20 | 20 | 5 | |
| 3,960 | 3,799 | 49 | 20 | 20 | 20 | 5 | |
