SSR454C
스피드가이드 사양서

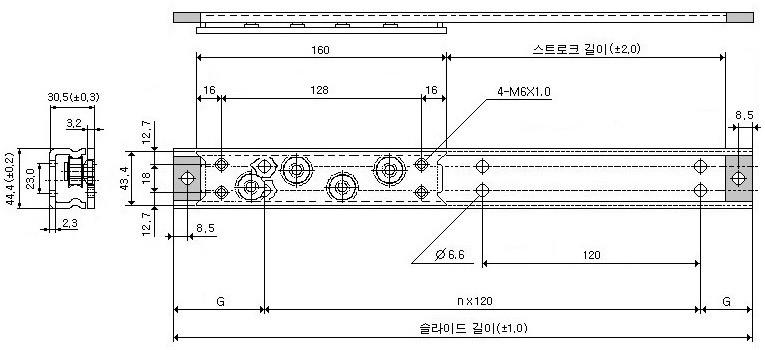

■ 제품 기술 도면 (Technical Drawing)
| MODEL | SLIDE LENGTH (±1.0) |
TRAVEL LENGTH (±2.0) |
주요치수 | 수직하중 (Pa) kg/EA |
수직하중 (Pb) kg/EA |
수평하중 (Pc/Pd) kg/EA |
|
|---|---|---|---|---|---|---|---|
| n | G | ||||||
| SSR454C | 420 | 227 | 3 | 30 | 30 | 30 | 8 |
| 660 | 467 | 5 | 30 | 30 | 30 | 8 | |
| 900 | 707 | 7 | 30 | 30 | 30 | 8 | |
| 1,140 | 947 | 9 | 30 | 30 | 30 | 8 | |
| 1,380 | 1,187 | 11 | 30 | 30 | 30 | 8 | |
| 1,620 | 1,427 | 13 | 30 | 30 | 30 | 8 | |
| 1,860 | 1,667 | 15 | 30 | 30 | 30 | 8 | |
| 2,100 | 1,907 | 17 | 30 | 30 | 30 | 8 | |
| 2,460 | 2,267 | 20 | 30 | 30 | 30 | 8 | |
| 2,940 | 2,747 | 24 | 30 | 30 | 30 | 8 | |
| 3,420 | 3,227 | 28 | 30 | 30 | 30 | 8 | |
| 3,900 | 3,707 | 32 | 30 | 30 | 30 | 8 | |
